FP1系列PLC的SR左移寄存器指令

    指令SR相当于一个串行输入移位寄存器（16位）。移位寄存器必须按数据输入、移位脉冲输入、复位输入和SR指令的顺序编程。数据在移位脉冲的上升沿逐位向高位移位一次，最高位溢出。当复位信号到来时，参与移位的内容全部复位（变为0）。该指令的操作数只能为内部字继电器WR。

   SR左移寄存器指令的应用举例，见图6-50。当X2为OFF时，移位输入X1接通内部继电器WR3（16位）：WR30~ WR3F的内容向左移动1位。如果数据输入X0为ON，则左移1位后，R30置为1；如果数据输入X0为OFF，则左移1位后，R30置为0。若复位输入X2接通（上升沿），则WR3的内容被清除（所有位变为0）。当R32中的内容为1(ON)时，触点R32接通，输出继电器Y0为ON。其时序图见图6-51。

    图6-50    SR左移寄存器指令的应用

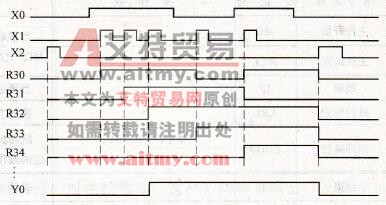

    图6-51    时序图
