FP1系列PLC的CALL、SUB、RET指令

    CALL为调用和执行指定子程序的指令。当触发信号为ON时，执行与其编号相同的子程序；当触发信号为OFF时，则不执行子程序。

   SUB为表示子程序开始的指令。

   RET为子程序结束并返回到主程序的指令。

    应用举例：CALL、SUB、RET指令应用的梯形图，见图6-67。

    图6-67    梯形图

    当预置触发信号X0接通时，执行SUB1~RET之间的子程序。子程序执行完毕后，返回到CALL指令后面的程序继续运行。当预置触发信号X0为OFF时，则不执行子程序，CPU继续执行CALL指令下面的程序。

    使用说明：

   1)子程序的个数：FP1的C14、C16为8个(0~7)子程序，其余为16个子程序。

   2) CALL指令可以用在主程序区、中断程序区和子程序区。可以有多个相同标号的CALL指令调用和执行同一子程序。

   3)必须将SUB和RET指令放在ED指令的后面，不能使用相同编号的SUB指令。使用同一条RET指令可以控制多个子程序。

   4)在一个子程序中，最多可以调用4个子程序。

   5)当CALL指令的触发信号为OFF时，SUB和RET指令之间的各指令运行状态，见表6-58。

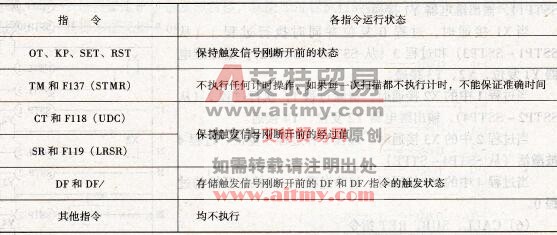

    表6-58    SUB和RET指令之间的各指令运行状态
