FP1系列PLC的F73 (BCDA) BCD数据转换为十进制ASCⅡ码指令

    指令功能：当触发信号接通时，根据S2指定的内容，将S1指定的从16位区开始的BCD码，转换为十进制的ASCⅡ码，转换的结果存储在由D指定的起始于16位区的区块中。由于ASCⅡ码是用8位（一个字节）表示一个BCD字符，因此当转换为ASCⅡ码时，数据的长度成为原来BCD码长度的二倍。

   S2的设定如下：

    如果转换后的数据方向安排为正方向，S2可简写为H1、H2、H3或H4。

    用ASCⅡHEX码来表示BCD字符见表1。

    表1    用ASCⅡ HEX码表示BCD字符

    应用举例：F73(BCDA) BCD码转换为十进制ASCⅡ码指令应用见图1。图中，当触发信号X0接通时，将数据寄存器DT0中的4位（4位BCD H码）BCD码的2个字节转换为十进制ASCⅡ码，转换的结果存储在数据寄存器DT11和DT10中，见图2。图1中，当S2=H1002时，转换的结果见图3。

    图1    梯形图

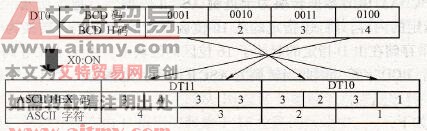

    图2   BCD码转换为十进制ASCⅡ码（正向）

    图3    BCD码转换为十进制ASCⅡ码（反向）
