FP1系列PLC的F120(ROR)16位数据循环右移指令

    指令功能：当触发信号接通时，将D指定的16位数据循环右移n位。当循环右移n位后，位址n-1中的数据传送到特殊继电器R9009（进位标志）中。当n≥16时，其操作与减去16的倍数后相同。

    应用举例：F120(ROR) 16位数据循环右移指令应用见图1。图中，当触发信号接通时，将数据寄存器DT0的内容循环右移4位。当循环右移4位后，位址4~1中的数据传送到特殊继电器R9009（进位标志）中，如图2所示。

    图1    梯形图

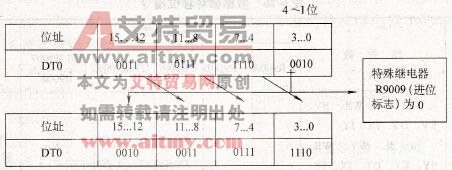

    图2    16位数据循环右移4位
