FP1系列PLC的F90 (DECO)解码指令

    指令功能：当触发信号接通时，将源区S指定的16位二进制数根据n的规定进行解码，解码结果存储在目的区D指定的16位区的区域中。

    n的设定：用十六进制数规定待解码的起始位和位数，见图1。

    图1    n的设定

    解码的位数与结果的关系见表6-73。

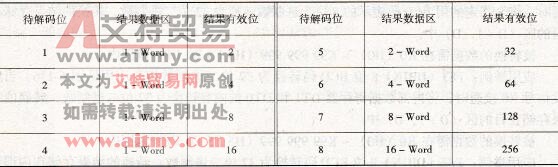

    表1    解码的位数与结果的关系

    注：解码结果占用的数据区无效位设置为“0”。

    应用举例：F90(DECO)解码指令应用见图2。当触发信号X0接通时，将外部输入继电器WX0的第4位起的4位解码，解码结果存储在内部数据寄存器DT0中，见图3。

    图2    梯形图

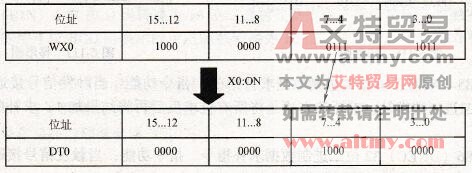

    图3    n=H404时的解码过程
