NEZA系列PLC的数据交换指令EXCH

    a．数据交换指令EXCH的格式  数据交换指令EXCH的格式见表6-105。

    表6-105    数据交换指令EXCH的格式

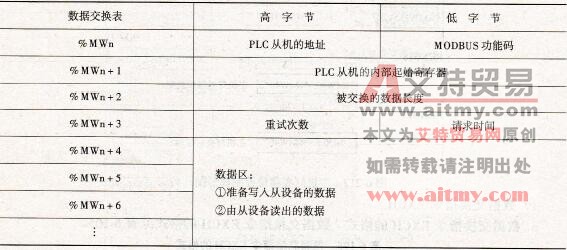

    b．数据交换表的格式  在数据交换指令EXCH的格式中，操作数OP为一字表，长度为L。这个字表也就是数据交换用的数据交换表，其格式见表6-106。

    表6-106    数据交换表的格式

    c．MODBUS功能码及其意义  MODBUS功能码规定主从设备之间数据交换的功能，见表6-107。

    各功能码对应的数据交换表格举例：

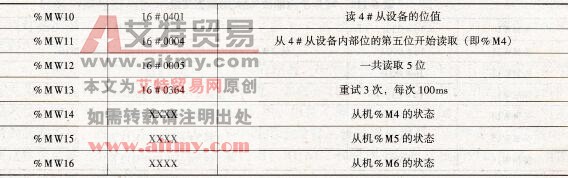

    ·01或02读n个内部位%Mi  假定从4#从机中读取%M4~%M8各位到主机数据表中，则对应的主机数据交换表见表6-108。

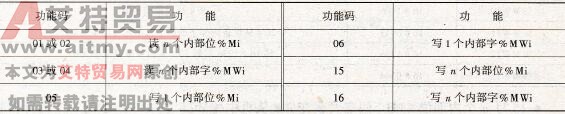

    表6-107    MODBUS功能码

    表6-108    读n个内部位%Mi的数据交换

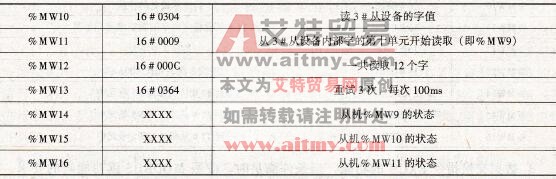

    ·03或04读n个内部字%MWi  假定从3#从机中读取%MW9~%MW20的值到主机数据表中，则对应的主机数据交换表见表6-109。

    表6-109    读n个内部字%Mi的数据交换表

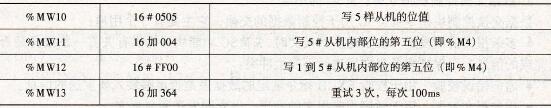

    ·05写1个内部位%Mi  假定将1写入5#从机的%M4位，则对应的主机数据交换表见表6-110。

    表6-110    写1个内部位%Mi的数据交换表

    ·06写1个内部字%MWi  假定将16#1256写入20#从机的%MW18中，则对应的主机数据交换表见表6-111。

    表6-111    写1个内部位%MWi的数据交换表

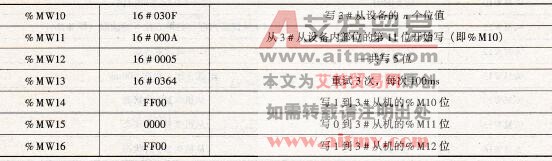

    ·15写n个内部位% Mi  假定要改变3#从机中%M9~%M13连续的5个内部位状态，则对应的主机数据交换表见表6-112。

    表6-112    写n个内部位%Mi的数据交换

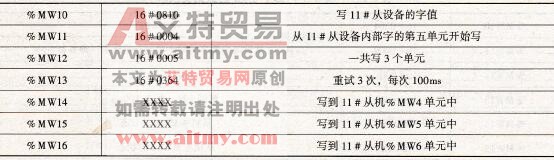

    ·16写n个内部字%MWi  假定将3个数据写入11#从机中的%MW4~%MW6单元中，则对应的主机数据交换表见表6-113。

    表6-113    写n个内部位%Mi的数据交换表

    d．数据交换指令EXCH的功能  当条件满足时，按照MODBUS读功能码的要求，将指定从设备的内部位或内部字的值读到主机的数据交换表中。按照写功能码的要求，将主机数据表中的内容写到指定从机的内部位或内部字中。
