NEZA系列PLC的通信指令

    NEZA系列PLC的通信指令可与具有ASCII、UNI-TEL-WAT及MODBUS通信协议的智能设备进行数据交换。下面艾特贸易小编做一个PLC之间通信的实验。采用一台PLC作主机，另外三台PLC作从机，组成一个小的PLC网络系统，见图6-213。

    图6-213    NEZA系列PLC网络接线示意图

    要求系统启动后，4台PLC各连续8个输出位从主机的%Q0.0开始顺次接通1s，当3#从机PLC的输出位%Q0.7接通1s后，又接通主机的%Q0.0，不断循环往复。系统的起、停可通过任意一台PLC的%I0.0和%I0.1来控制，主机梯形图程序见图6-214、图6-215、图6-216、图6-217，从机PLC梯形图程序见图6-218。图6-216所示的RUNG4梯级中，[EXCH%MW10：6]指令为PLC之间的数据交换指令，%MSG指令为数据交换控制指令，本节就来研究这两条指令。

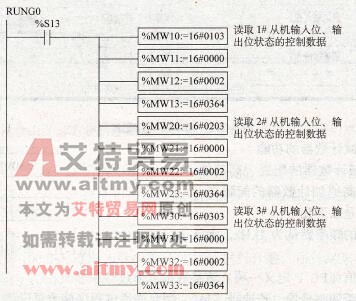

    图6-214    主机灯亮移位控制梯形图(1)

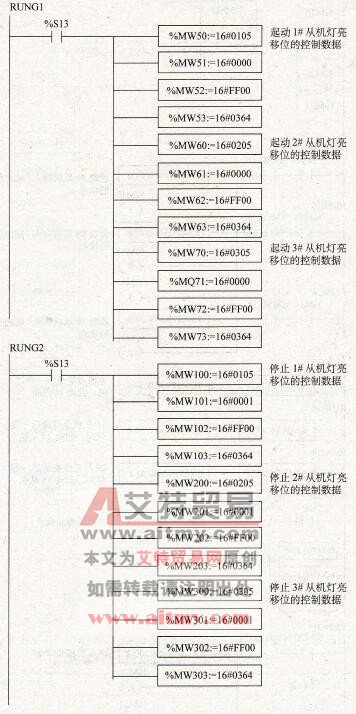

    图6-215    主机灯亮移位控制梯形图(2)

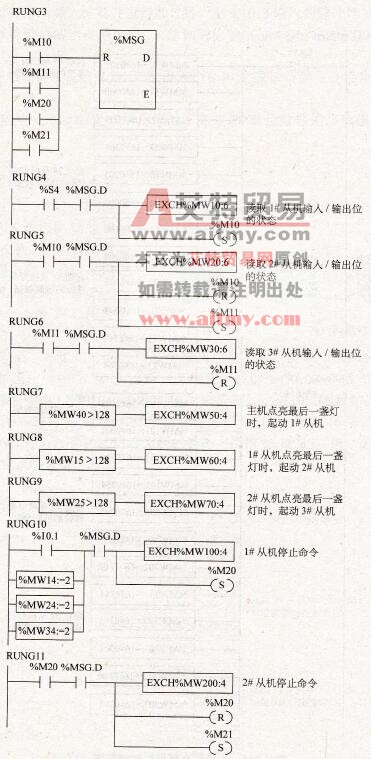

    图6-216    主机灯亮移位控制梯形图(3)

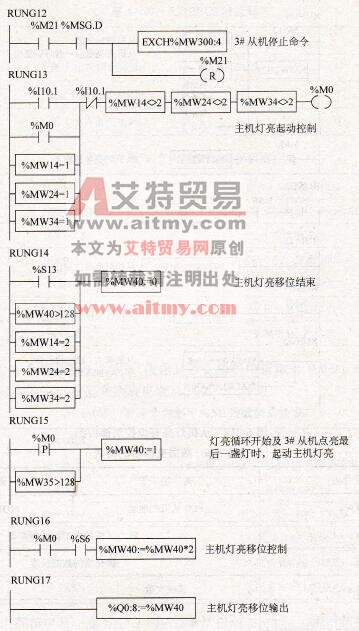

    图6-217    主机灯亮移位控制梯形图(4)

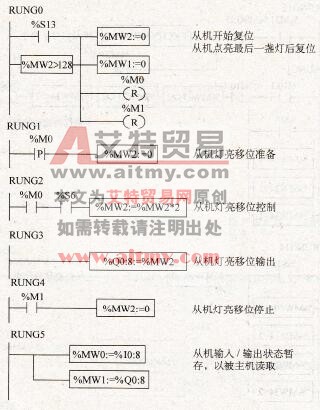

    图6-218    从机灯亮移位控制梯形图
