NEZA系列PLC频率计的功能

    a．频率计的配置  由高速计数器配置界面可知，使用高速计数器功能块作频率计时，其设置有两项可选：

    ·最高频率范围的选择。即根据所测信号频率的最大值，确定是选5kHz还是10kHz。

    ·使能输入的选择。若不选择%I0.2做使能输入信号，则需通过编程使IN为1态，这样才能实现脉冲频率的输入。

    b．频率计的功能  频率计在单位时间内(默认为1s，也可通过程序置系统位%SW111.x2为1，选择100ms)对输入脉冲信号%I0.0进行计数，所计结果即为脉冲的频率值。如每秒钟计数值为1000，则脉冲信号的频率即为1kHz。

    c．频率计应用实验  频率计应用实验接线见图6-210。配置频率计的最高测量频率为5kHz，使能输人为%I0.2，配置界面见图6-211。按图6-210接好线后，将图6-212所示的梯形图程序下载到PLC，运行PLC，通过编程终端监视%FC.V的大小。

    图6-209    高速加计数器应用梯形图

    图6-210    频率计实验接线

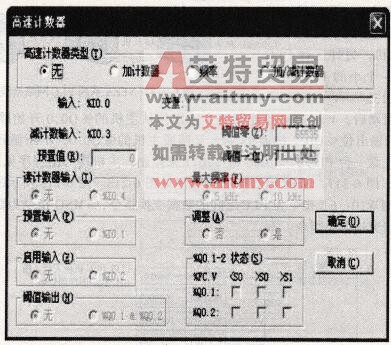

    图6-211    频率计实验配置界面

    图6-212    频率计实验梯形图
