NEZA系列PLC高速加计数器的功能

    a．高速加计数器的配置  由高速计数器应用设置界面可知，使用高速加计数器时可进行以下配置：

    ·阈值的设置。将所需要的阈值0和阈值1填入设置栏中。该值也可通过写% FC. S0和% FC．S1来改变。

    ·最高频率的设置。根据输入脉冲的最高频率，确定高速计数器的最高频率。

    ·使能输入选择。若不选择%I0.2作为使能输入位，则需要通过编程激活IN输入端才能实现对%I0.0的计数。

    ·复位输入的选择。若不选择%I0.1作为复位输入，则需通过编程使S端为1态，来实现对高速计数器的复位操作。

    ·阈值输出位的选择。若不选择% Q0.1、%Q0.2作为阈值输出位，那么需要考虑使用高速计数器内部的阈值输出位% FC．TH0和%FC.TH1。若选择了%Q0.1、%Q0.2作为阈值输出位，则还应就高速计数器的当前值% FC．V与阈值%FC. S0和%FC.S1的关系在配置中进行设置，以明确% Q0.1、%Q0.2的动作范围。

    b．高速加计数器的功能  当高速计数器的使能位% I0.2（或高速加计数器的使能端IN）为1时，高速加计数器对输入脉冲%I0.0进行计数。当计数器的当前值%FC.V大于或等于阈值0%FC.S0时，阈值0输出位%FC.TH0置1；当计数器的当前值%FC．V大于或等于阈值1% FC.S1时，阈值1输出位%FC.TH1置1；若在配置中选择了%Q0.1、%Q0.2作为阈值输出位，则当高速计数器的当前值% FC.V达到某一配置要求时，%Q0.1或%Q0.2置1。

    c．高速加计数器应用举例  采用一台高频信号发生器作脉冲源，实验电路接线见图6-207。取%I0.5作为PLC外部使能信号，用于启动高速加计数器；% I0.6用于停止高速加计数器；%I0.7用于复位高速加计数器；当高速加计数器满（当前值大于等于65535）时，% Q0.3得电；当%FC.V<S0时，% Q0.1得电，当%FC.V>S1时，%Q0.2得电，当S0<%FC.V<S1时，%Q0.1、%Q0.2同时得电。高速加计数器的配置界面见图6-208，对应的梯形图程序见图6-209。

    图6-207    高速加计数器功能指令实验

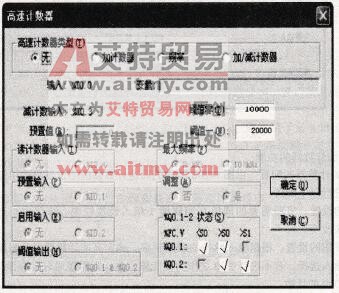

    图6-208    高速加计数器配置界面

    图6-209    高速加计数器应用梯形图
