NEZA系列PLC高速计数器功能块指令% FC的编程格式

    高速计数器功能块指令%FC的编程格式见图6-205。

    图6-205    高速计数器编程格式

    图中各参数说明如下：

    a．IN为输入使能端，当其为1时激活高速计数功能。该使能的激活方法还可以通过设置%I0.2来实现。

    b．S为高速加计数器或高速加/减计数器的预置输入端。对于高速加计数器，当其值为1时，将当前值复位；对于高速加/减计数器，当其值为1时，把当前值设为预设值。该功能也可通过设置I0.0来完成。

    c．% FC．S0和%FC．S1是通过编程终端配置界面为高速加计数器或高速加/减计数器配置的两个阈值0或1。该值也可通过程序来改变。

    d．TH0和%FC. TH1是与阈值0和阈值1相对应的阈值输出位。当高速计数器的当前值大于或等于阈值时，相应的阈值输出位将置1。

    e．F为高速计数器溢出位。当高速计数器的当前值%FC.V大于65535时，%FC.F为1。

    f．%FC.P为高速加/减计数器的预设值，其范围为0~65535。

    g．%FC.V为高速计数器功能块的当前值。

    使用高速计数器功能块时，除要进行必要设置外，见图6-206，还应考虑上述编程格式中提到的一些与高速计数器有关的参变量的使用。

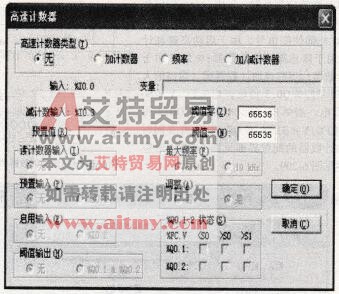

    图6-206    高速计数器功能块应用设置界面
