NEZA系列PLC跳转指令应用举例

    控制程序带有手动/自动切换的电动机Y-△减压起动的主电路及操作台见图6-180。为了实现PLC控制，首先要为该控制系统分配I/O端子，以便进行程序设计，其分配结果见表6-94。

    根据电动机Y-△减压起动控制要求及PLC输入/输出接线端子分配的结果，编写PLC控制程序，见图6-181。

    图6-180    Y-△减压起动的电动机主电路及操作台

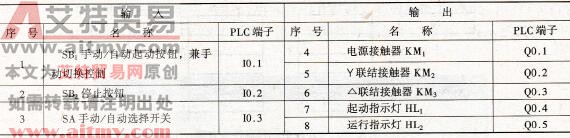

    表6-94    带有手动/自动切换的电动机Y-△减压起动控制I/O分配表

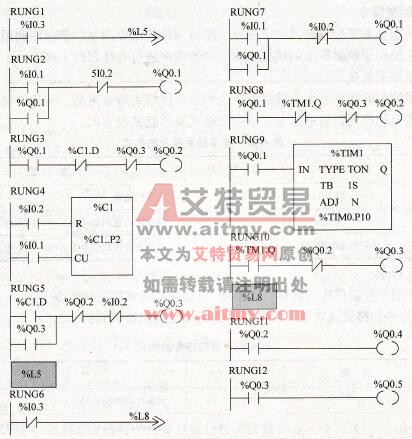

    图6-181    带有手动/自动切换的电动机Y-△减压起动控制程序

    在图6-181中，当手动/自动选择开关SA在闭合状态(%I0.3=1)时，程序跳转到标号% L5，顺序执行RUNG 6程序段，因I0.3常闭触点处断开状态，故程序不会向%L8跳转，而是顺序执行RUNG 7、RUNG 8、RUNG 9、RUNG 10、RUNG 11、RUNG 12，电动机将实现自动起动；若SA选择在断开状态(% I0.3=0)，则程序执行到RUNG 6后，将跳转到%L8后顺序往下执行，并不断循环，此时电动机将实现手动起动控制。
