西门子S7-200型PLC的ALD (And Load)指令

    图6-228中OLD后面的两条指令将两个触点并联，运算结果S3=C24 +I1.2压入栈顶，栈中原来的数据依次向下一层推移，栈底值被推出丢失。

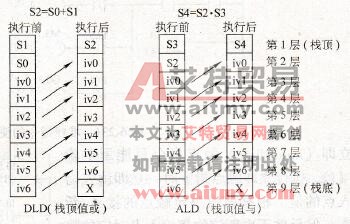

   ALD指令用逻辑“与”操作对堆栈第1层和第2层的数据相“与”，即将两个电路块串联，并将运算结果S4= S2·S3存入堆栈的顶部，见图6-229（图中X表示不确定的值）。

    将电路块串并联时，每增加一个用LD或LDN指令开始的电路块的运算结果，堆栈中就增加一个数据，堆栈深度加1；每执行一条ALD或OLD指令，堆栈深度减1。

    图6-228    ALD与OLD指令

    图6-229    ALD与OLD指令的堆栈操作
