NEZA系列PLC数字量I/O的扩展功能

    为了满足生产的要求，常需要对数字量I/O的点数进行扩展。NEZA系列PLC可方便地进行本地扩展或远程扩展。

    在NEZA系列一体机的右侧和NEZA系列I/O扩展模块的左侧及右侧均设计有一个30针的连接器插座，见图6-220。通过30针的连接器，即可方便地将本体PLC与I/O扩展模块连接在一起，实现NEZA系列PLC的I/O扩展功能。一个本体PLC最多可连接3个本地I/O扩展激活模块，点数可达80个。

    图6-220    扩展I/O模块的连接

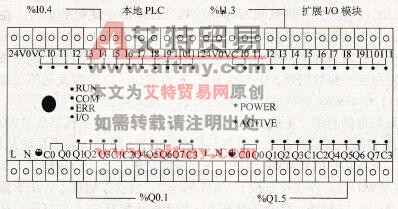

    扩展I/O模块输入/输出点，按“%+输入/输出标志符（I或Q）+扩展模块号(1~3)+位号”的规律寻址，见图6-221。如%I0.3为本体PLC的第3号输入点，%Q1.6为第一台扩展I/O模块的第6号输出点，%13.5为第三台扩展I/O模块的第5号输入点。

    图6-221    扩展模块的I/O寻址
