西门子S7-200型PLC的传送指令

数据传送指令见图6-242、图6-243及表6-124。

图6-242 数据传送指令

图6-243 传送指令和字节交接与立即读写指令

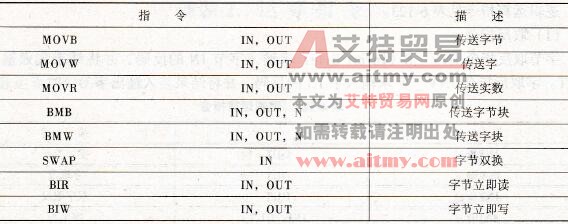

表6-124 传送指令

    (1)字节、字的传送

    这些指令将输入的数据(IN)传送到输出(OUT)，传送过程中不改变数的大小。

   (2)块传送指令

    块传送指令将从输入地址(IN)开始的N个数据传送到从输出地址(OUT)开始的N个单元，N=1～255，N为字节变量。以块传送指令“BMBVB20，VB100，4”为例，执行后VB20~VB23中的数据被传送到VB100~VB103中。

   (3)字节交换指令

    字节交换SWAP(Swap Bytes)指令交换输入字(IN)的高字节与低字节。
