PLC的输入、输出接口

    输入、输出接口是PLC接收和发送各类信号接点的总称。它包含主要用于连接开关量的输入口、输出口，以总线形式出现的总线扩展接口及以通信方式连接外部信号的通信口，现分述如下。

    (1)开关量输入口。开关量输入口用于连接按钮、开关、行程开关、继电器触点、接近开关、光电开关、数字拨码开关及各类传感器的执行接点，是PLC的主要输入接口。开关量输入口有交流输入及直流输入两种形式，图2-6(a)、(b)给出了直流及交流两类输入口的示意电路。图中虚线框内的部分为PLC内部电路，框外为用户接线。开关量输入口通过光电隔离电路连接存储单元的输入继电器。

    图2-6    开关量输入单元

   (a)直流输入单元；(b)交流输入单元

   (2)开关量输出口。开关量输出口用于连接继电器、接触器及电磁阀的线圈，是PLC的主要输出接口。根据机内输出器件的不同，PLC开关量输出口通常有晶体管输出、晶闸管输出和继电器输出三种输出电路。图2-7(a)、(b)、(c)分别给出了这三种电路的示意图。开关量输出口通过隔离电路连接存储单元的输出继电器。

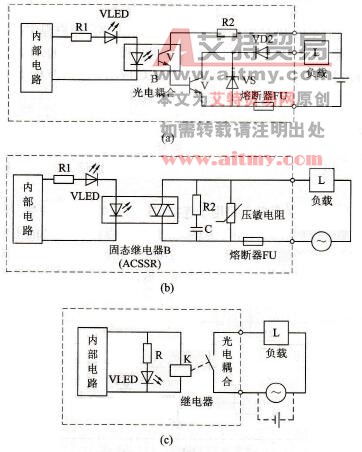

    图2-7    开关量输出单元

   (a)晶体管输出方式；(b)晶闸管输出方式；(c)继电器输出方式

   (3)总线扩展接口用于连接主机的扩展单元及各类功能模块。

   (4)通信口用于连接通信网络，PLC一般配置1～2个RS485口。
