PLC控制系统界面设计实例四及其设计清单

    下面是一条汽车零部件装配生产线的控制系统。整个部件的装配、调整和测试都在这条线上完成，生产线分为很多个工位。图5-20是其中一个工位操作控制台的主控界面，本工位的工作就从该界面开始进行。界面元件功能计划表见表5-6。

    图5-20    总装测试

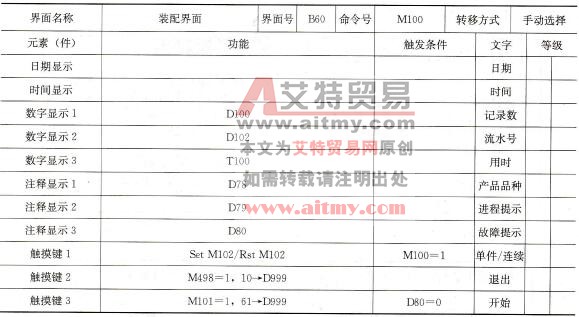

    表5-6    界面元件功能计划表

    注：空白项为待填项。

    界面左侧除了显示日期、时间、当前记录数和流水号之外，特别加上“用时”一项。因为该工位并非全自动生产，其中有人丁参与的环节，而且还有一个自动闭环搜索过程，所以完成时间不完全确定。它与工人的操作熟练程度和搜索过程顺利程度有关，从用工时间记录可以作为判断的依据之一。左下侧设有“单件/连续”的选择开关。选用单件时，每一步骤之间及每完成一件产品，都将停下等待下一步指示。这在产品调试阶段十分有用，界面右侧上部用来显示产品品种，中部显示生产进程（图5-20中显示正处于“安装就位，准备夹紧”阶段）。如果操作中有遗漏或瑕疵，会立即显示相关的提示（图5-20中提示“插头未就位”）。“开始”和“退出”两个按钮，无需解释，大多数操作界面都有。
