PLC控制系统界面设计实例三及其设计清单

    图5-18用于该系统定时向上位计算机传送本台测试设备的测试记录。显然，在PLC中有一段与此相配合的程序。它的上部有一条注释显示框，所显示的内容是事先存放在注释库中的。与此相对应有一支指针，实时地按照注释的编号显示出相关内容。例如：“请准备好上位计算机”，“上位计算机已经进入工作状态”，“您希望预览测试记录？”，“传送进行中…”，“上传失败！”，“上传完成！”之类。第二条显示的是该产品的品种和型号。因为同一台设备上可能测试虽然同类，但品种和型号各不相同的产品。下面的两条模拟显示条，分别动态地指示记录数据表格的生成过程和上传的通信过程。最下面安排有4个触摸键，供用户作出决策，下达命令。它们分别是“预览”、“上传”、“放弃”和返回上级菜单。界面元件功能计划表见表5-4。

    图5-18    上传记录

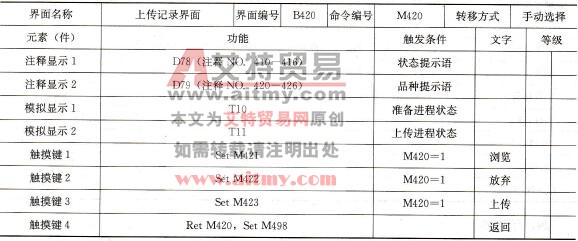

    表5-4    界面元件功能计划表

    如果在上传之前，希望检查一下当前这一批产品的测试结果，可以按下“浏览”按钮，界面将自动转到一幅浏览记录的界面，如图5-19所示。在它上面可以看到本批产品测试记录存放地址范围（PLC中的停电保护数据寄存器中，预留有一块专用区。设有专用的记录指针，使每一条记录将会按照顺序存入。记录区满了时会自动报警，请求上传，也可以在一定时间或一定记录数之后申请上传。上传之后会自动调整记录指针，这里的记录存储范围指的是尚未被上传的记录范围）。使用向前或向后的触摸键移动显示指针，可以查阅其中任何一项记录的数据，但不能更改数据。浏览结束可以退出，返回到原来的上传界面。界面元件功能计划表见表5-5。

    图5-19    浏览记录

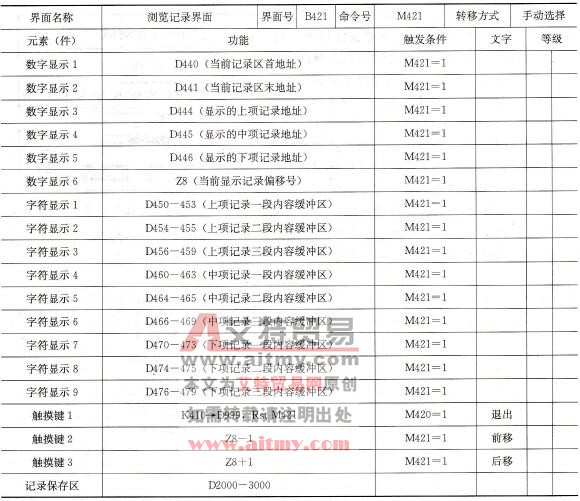

    表5-5    界面元件功能计划表
