简介图 5-17 是一幅专为“点动试车”用的界面。该套装置包括三台泵,两只电磁阀。只需在相应的设备图标上触摸一下,相关部件的图标便会发生变化(颜色,动作或形状),相应的设备将

    5-17是一幅专为“点动试车”用的界面。该套装置包括三台泵,两只电磁阀。只需在相应的设备图标上触摸一下,相关部件的图标便会发生变化(颜色,动作或形状),相应的设备将会启动或动作。数秒钟后将自动停止,恢复原始状态。下达的命令在执行后将会自动撤销,显然这一切均有一段专用的PLC程序与之配合。这种工作模式,无论在设备安装调试时,还是维修检查时,都是十分有用的。

选项界面示例二

    5-17    选项界面示例二

    5-17中除了少数文字是直接写的之外,其他都是调用了专用的元件。直接调用的时钟显示模块是现成的。它将自动地显示当前时间(PLCGOT中均有时钟,可校准或输入,停电时不会间断运行),共使用了5个触摸键。它们均使用隐形方式(具有相应的功能,但是图上看不见实体。设计图上只能见到一个虚框),分别与对应的设备图标在位置上重叠,两个“位”信号控制的部件显示元件。位信号的不同两种状态,分别显示不同编号的两个部件。3个运动部件(动画)在工作时将演示动作变化,所有的部件都是事先制作好,并被存入部件库中,可供随时调用,相关命令见表5-3。其中,M131-135为命令,M498为清理现场命令,Y15-17Y20-621为输出口。

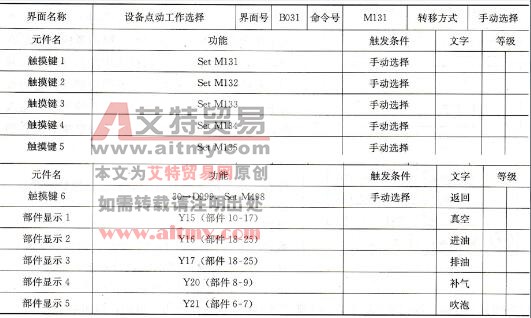

    5-3    界面元件功能计划表

界面元件功能计划表

(作者稿费要求:需要高清无水印文章的读者3元每篇,请联系客服,谢谢!在线客服:艾特贸易网客服为您服务
