PLC控制系统界面设计实例一及其设计清单

    在系统的界面结构基本确定之后，应该为每一个界面编制一张清单，包括所有的元素和它们的基本属性、界面退出条件等。这里所说的设计清单实际上只是一张计划单。在实施过程中，可能会有很多的修改和补充，它是设计时不可或缺的参照文件。在整个设计任务完成之后，辅助设计软件可以自动提供全部相关的详细文件，作为存档的完工清单。

    这张清单上的元素除了确定它们的类型外，还应标明与PLC中相关寄存器的关系，而其大小、颜色、式样、位置等其他属性暂时可以不考虑。到制作界面时再根据具体情况而定。

    作为一个实际的示例，图5-15就是“工作模式选择”B003的界面，它是根据表5-1设计清单制作的。因为这个界面主要用于选择，也就是起一张“菜单”的作用，所以仅有5个触摸键。其他有关元素的大小、颜色、位置及总体布局，均可按设计者的审美观而定。表5-1中D999是基本界面的指针，给它赋以特定的数值，就是要求跳转到指定的界面。M001、M002等是命令标志。在PLC的用户程序中，有一段与此对应的功能模块，被命令激活之后，完成它规定的工作。

    图5-15    主菜单界面示例

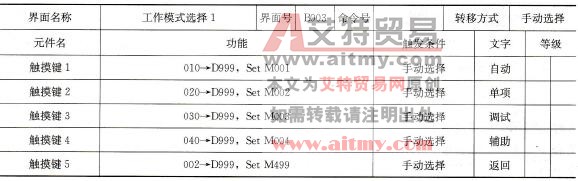

    表5-1    界面元件功能计划表

    图5-16也是一个菜单式的选择界面，它的功能计划表(见表5-2)与前者大同小异。两者虽然都是用于提供选择性的界面，但前者的功能是在PLC的配合下启动某一项被选中的具体操作，并同时转向新的工作界面。后者的功能仅仅是为被选中某一项数据提供一个可供更新的平台（输入新数字），它一般不需要PLC进行直接的配合即可完成。

    图5-16    选项界面示例一

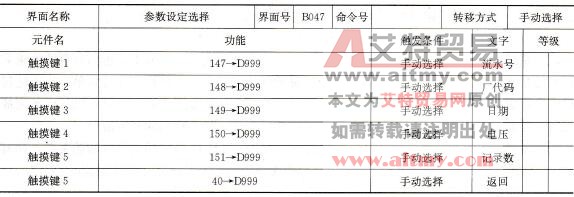

    表5-2    界面元件功能计划表
