PLC的直接寻址方式

    直接寻址实质上是存储单元的使用方式，也涉及存储数据的类型及长度。存储的数据是逻辑量的“是”或“非”时，只占用存储单元的一位。为了合理地使用存储器，各种PLC的存储单元都做到了既可以位的形式使用，也可按字节、字及双字使用，但不同厂家、不同牌号的PLC地址的标示方法不尽相同。下面以S7-200系列PLC地址的表示方法说明直接寻址方式。

   1)字节·位寻址(bit)

    字节·位寻址是针对逻辑变量存储的寻址方式。地址中需指出存储器位于哪一个区、字节的编号及位号。图2-9为字节·位寻址的例子。图2-9(a)为位地址的表示方式，I3.4在输入存储区中的位置已标明在图2-9(b)中。

    图2-9    字节·位寻址

   (a)位地址表示方式；(b)对应的位置

   2)字节寻址(8 bit)

    字节寻址用于数据长度小于l字节的场合。字节寻址标示存储区的类型及字节的编号，以存储区标识符、字节标识符、字节地址组合而成，如图2-10中的VB100。

   3)字寻址(16 bit)

    字寻址用于数据长度小于2个字节的场合。字寻址以存储区标识符、字标识符及首字节地址组合而成，如图2-10中的VW100。

   4)双字寻址(32 bit)

    双字寻址用于数据长度需4个字节的场合。双字寻址以存储区标识符、双字标识符及首字节编号组合而成，如图2-10中的VD100。

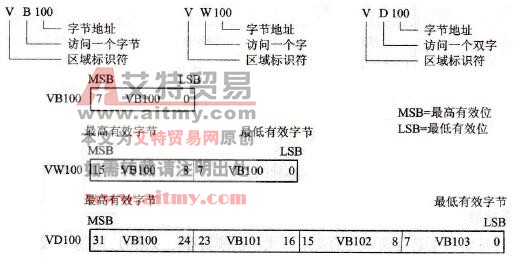

    图2-10    对同一地址进行字节、字和双字寻址的比较

    图2-10还说明，在选用了同一字节地址作为起始地址，分别以字节、字及双字寻址时，其所表示的地址空间是不同的。图2-10给出了VB100、VW100、VD100三种寻址方式所对应的三个存储单元所占的实际存储空间。这里要注意的是，“VB100”是最高有效字节，而且存储单元不可重复使用。

    一些存储数据专用的存储单元不支持位寻址方式，主要有模拟量输入、输出存储器，累加器及计时器、计数器的当前值存储器等。还有一些存储器的寻址方式与数据长度不方便统一，如累加器不论采用字节、字或双字寻址，都要占用全部32位存储单元。与累加器相反，模拟量输入、输出单元为字节标号，但由于PLC中多规定模拟量为16位，因此模拟量单元寻址时均以偶数标志。

   5)绝对地址与符号地址

    可以用数字和字母组成的符号来代替存储器的地址，符号地址便于记忆，使程序更容易理解。程序编译后下载到可编程序控制器时，所有的符号地址被转换为绝对地址。以下为程序编辑器中的地址举例：

   I0.0：绝对地址，由内存区和地址组成(SIMATIC程序编辑器用)。

   %I0.0：绝对地址，百分比符号放在绝对地址之前(IEC程序编辑器用)。

   #INPUT1：符号地址，“#”号放在局部变量之前(SIMATIC或IEC程序编辑器用)。

    “INPUT1”：全局符号名(SIMATIC或IEC程序编辑器用)。

    ？？．？或？？？？：红色问号，表示一未定义的地址，在程序编译之前必须定义。
