交-直-交变频器基于什么工作原理？

    答：变频装置有两大类：一类是由工频直接转接成可变频率的，称为“交-交变频”；另一类就是“交-直-交变频”，即先把工频交流整流成直流，再把直流“逆变”成频率可变的交流，交-直-交变频器的电路结构如图1-1所示；交-直-交变频器的工作原理是把工频交流电通过整流器变成平滑直流，然后利用半导体器件（GTO、GTR或IGBT）组成的三相逆变器，将直流电变成可变电压和可变频率的交流电。采用微处理器控制的正弦脉宽调制( SPWM)方法，可使输出波形近似正弦波，用于驱动异步电动机，实现无级调速。利用变频器可以根据电动机负载的变化实现自动、平滑的加速或减速，基本保持异步电动机固有特性转差率小的特点，具有效率高、范围宽、精度高且能无级变速的优点。交-直-交变频装置按直流部分储能方式的不同分为：
    图1-1    交-直-交的电路结构    (1)电压型：储能元件为滤波电容C，如图1-2 (a)所示，其工作特点是电压基本不变。    (2)电流型：储能元件为电抗器，如图1-2 (b)所示，其工作特点是电流基本不变。

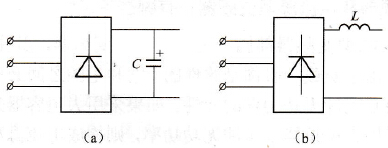

    图1-2    电压型和电流型
