三相电源输入的变频器测量仪表接线图

来源:艾特贸易2017-06-04

简介三相电源输入的变频器测量仪表接线如图4-1所示。 图4-1三相电源输入的变频器测量仪表接线图 在日常维护中,在主电路要进行测量,以确定变频器主电路输入、输出(至电动机)端的

    三相电源输入的变频器测量仪表接线如图4-1所示。
三相电源输入的变频器测量仪表接线图

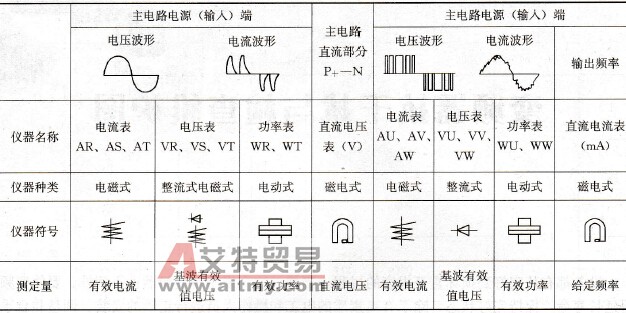

    图4-1    三相电源输入的变频器测量仪表接线图    在日常维护中,在主电路要进行测量,以确定变频器主电路输入、输出(至电动机)端的电压、电流含有的谐波分量。由于仪器种类的不同,指示值会有差别,因而,工频仪器测量时,请使用表4-1所列的仪器。    表4-1    主电路测量用的仪器
主电路测量用的仪器
    注测量有效功率,再按公式计算。
    功率因数测量不是用测量电压与电流相位差的市场上出售的功率因数计,需要测量功率因数时,应测量输入端、输出端各自的功率、电压、电流,再用上述计算式计算。
