如何抑制变频器对外界的辐射干扰？

    答：变频器本身对外界的辐射干扰可通过以下措施减轻：    (1)为降低辐射干扰，在输出和输入动力线上加装FIL1和FIL2磁环，如图5-19所示。磁环属于共模抑制电抗器，或称零序电抗器，它对被穿过磁芯的几根导线上出现的瞬时相位和幅值不能抵消的干扰有抑制作用，而对被穿过磁芯的几根导线瞬时相加电磁场可完全抵消的干扰则不能抑制，即对三相正弦波电流不起作用。就辐射干扰而言，共模干扰占大多数，所以磁环对辐射干扰的抑制有效。    (2)变频器的输入、输出动力电缆的布局要防止对周边设备的控制电缆有电磁场耦合，即要防止这些动力电缆与某条控制电缆平行捆扎在一起或过分靠近。    (3)数字式测量仪器仪表的输入阻抗高、频率响应好，很容易受变频器本体和输入、输出电缆辐射干扰的影响，造成数字式测量仪器仪表显示乱跳或完全不能测量。因此，要求数字式测量仪器仪表远离变频器及变频器的输入、输出电缆。如果不能远离，应对数字式仪器仪表的本体、测量线进行屏蔽。屏蔽线的外套金属网不能两端接地，只能一端接地，接地端设在数字式仪器仪表侧，由此形成静电屏蔽，如图5-20所示。另外，一种使用双绞线作为数字式仪器仪表的输入线，绞线间距不得大于1cm。干扰严重时可以综合采用多种措施：双绞线加屏蔽套、变频器输入、输出电缆加磁环或电抗器等。
    图5-19    输出和输入功率线上加装FIL1和FIL2磁环示意图

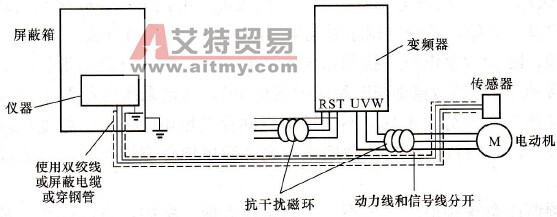

    图5-20    对数字式仪器或其他敏感仪器的抗干扰处理方法
