变频器有哪些外部开关指令输入信号？

    答：变频器的输入信号中包括对运行、停止、正转、反转、微动等运行状态的开关型指令信号，变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与上位机相连，得到各种运行状态指令，如图6-18所示。
    图6-18    运行信号的连接方式    在使用继电器接点时，应采取因继电器接点接触不良而造成误动作的措施；在晶体管进行连接时，需考虑晶体管本身的电压、电流容量等因素，以保证系统的可靠性。在设计变频器的输入信号电路时还应该注意，当输入信号受干扰时将会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载时，继电器开闭产生的浪涌电流带来的噪音有可能引起变频器的误操作，应尽量避免。图6-19、图6-20给出了输入信号正确与错误的接线。    当输入开关信号进入变频器时，有时会发生外部电源和变频器控制电源( DC24V)之间的串扰。正确的连接是利用PLC电源，将外部晶体管的集电极经过二极管接到PLC，如图6-21所示。
    图6-19    变频器输入信号接入方式

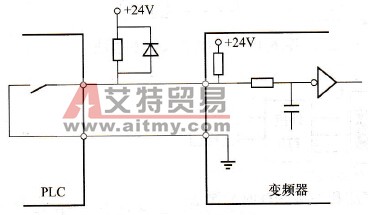

    图6-20    输入信号的错误接法

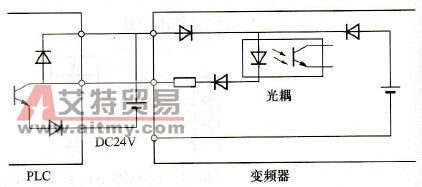

    图6-21    将外晶体管的集电极经过二极管接到PLC接线图
