如何灵活应用变频器外部端子？

    答：具体应用方法如下：    (1)变频器外部频率给定端子有变频器的电压给定端子VR1、VR2；电流给定端子IR1、IR2；公共端GND，如图6-15所示。    (2)变频器外接操作输入端子如图6-16所示，通过外接操作输入端子可控制变频器的正转FWD、反转REV、点动JOG、复位RST，利用变频器的多段程控(X1～X7)端子可实现可编程控制：多段速度设置、多段升降时间设置。当外部电路有故障时，故障信号输出到相关输入端作控制信号；外部升降速信号使用外部触点信号输出到相关输入端作控制信号；变频器的内置PID和外接PID控制端子的用法如图6-17所示。
    图6-15    外接给定基本接法
    图6-16    外接输入基本接法

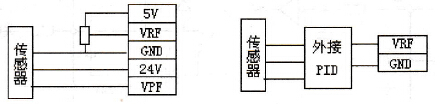

    图6-17    变频器用内置PID时的接法和外接PID时的接法
