变频器有哪些外部输入端子？

    答：在远离变频器的地方采用外部的开关信号对变频器进行操作，通常把这种控制方式称为“远控”或“遥控”操作方式。变频器在出厂时，设置的都是键盘操作方式，如果需要采用外接输入控制，在使用前必须通过功能预置选择控制方式。通过变频器输入端子从外部输入开关信号来进行控制，外接输入端子如图6-9所示。    变频器的外接输入端接收的是开关量信号，所有变频器的外接输入端子可以分为如下两大类。    (1)基本控制输入端：用以控制变频器的运行、停止、正转、反转、点动、复位等。这些端子的功能是变频器在出厂时已经标定的，不能再更改。

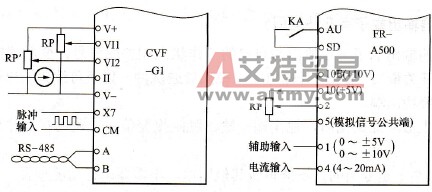

    图6-9    外接输入端子    (a)电路图； (b)端子排    (2)可编程控制输入端：由于变频器可能接收的控制信号多达数十种，而每个变频调速系统同时使用的输入控制端子并不多。为了节省接线端子和减小体积，变频器提供一定数量的“可编程控制输入端”，也称为“多功能输入端子”。其具体功能虽然在出厂时也进行了设置，但并不固定，用户可以根据需要进行预置。通过多功能输入端子可实现多挡转速控制、多挡加／减速时间控制、升速、降速控制等。   例如，艾默生TD3000系列变频器的多功能输入端子有8个(X1～X8)。而可以预置的功能有33种。安川CIMR- G7A变频器的多功能输入端子有10个(S3～S12)，可以预置的功能多达78种。    变频器的外接给定端有电压信号给定端子、电流信号给定端子、脉冲给定端子，如图6-10所示。
    图6-10    外接给定电路
