什么是变频器基本U/f设置？

    答：电压随频率同步变化时的U/f比，称为基本U/f比。电动机的额定频率不同，基本的U/f的比值也各异。图7-13中的曲线①、②和③分别是额定频率为50、60和100Hz时的U/f比。    调整转矩补偿的U/f比，是以基本U/f比为基准而进行的。在根据电动机的额定频率设置基本U/f比的同时，也设置了变频器的最大输出频率。如图7-14 (a)所示，最大输出频率为50Hz；而在图7-14 (b)中，最大输出频率为100Hz。
    图7-13    fN不同时的基本U/f比

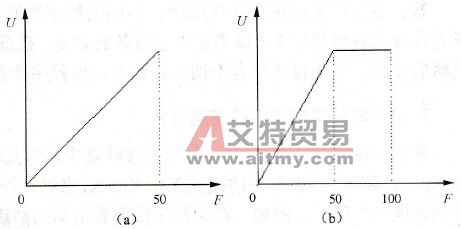

    图7-14    基本U/f比与最大输出频率同时设置    理论上说，基本U/f比也应与电动机的额定电压有关，但变频器的实际输出电压是不能调节（也无此必要）的，所以在设置基本U/f比时，并不涉及额定电压的问题。
