变频器实现多挡转速运行时，有哪些相关设置？

    答：主要的相关设置如下：    (1)各挡转速的升速和降速时间，大多数变频器都可以设置多挡加速时间和减速时间。每个程序段选用哪一挡加、减速时间由接点RT1和RT2的状态来决定。其对应关系如表7-2所示。    表7-2    接点状态与加减速挡的对应关系
    (2)正、反转设置由接点FWD（正转）和REV（反转）的状态来决定。接点的接线如图7-17所示。    各挡的加、减速时间以及正、反转综合设置的例子如图7-18所示。在图7-18中，高电平表示接点接通，低电平表示接点断开。
    图7-17    升、降速与正、反转接点

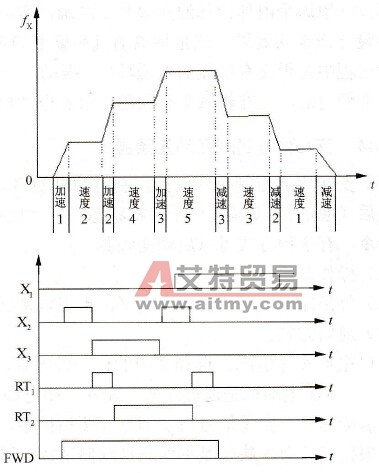

    图7-18    多挡转速与相关设置的配合
