如何运用变频器的升、降速控制端子？

    答：变频器的输入信号控制端中，可以任选两个端子，经过功能设置，作为升速和降速之用，如图7-35所示中的X1输入端和X2输入端。以森兰SB61系列变频器为例，通过功能设置，可使X1作为升速端子，X2作为降速端子，具体功能如下：    X1-CM接通(ON)，频率上升；断开，保持频率。    X2-CM接通(ON)，频率下降；断开，保持频率。    利用这两个升、降速控制端，可以通过按钮开关在远程进行升、降速控制，还可以灵活地应用在各种自动控制的场合。    在变频器的外接给定方式中，通常使用电位器来进行频率给定，如图7-36 (a)所示。但电位器给定有许多缺点，具体表现如下：    (1)电位器给定实质上是电压给定方式之一，属于模拟量给定，其给定精度较差。
    图7-35    变频器的升、降速端子

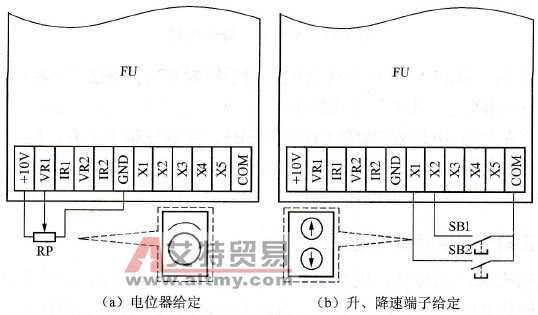

    图7-36    电位器给定与升、降速端子给定    (2)电位器的滑动触点与碳膜（或金属膜）之间容易因磨损而接触不良，导致给定信号不稳定，甚至发生频率跳动等现象。    (3)由于给定电源的电压较低，因此当操作位置与变频器之间的距离较远时，线路上的电压降将进一步影响频率的给定精度。同时，也较容易受到其他设备的干扰。    利用升、降速端子来进行频率给定时，只需接入2个按钮开关即可，如图7-36(b)所示。利用升、降速端子来进行频率给定时的优点如下：    (1)升、降速端子给定属于数字量给定，精度较高。    (2)用按钮开关来调节频率，操作简便，且不易损坏。    (3)因为是开关量控制，故不受线路电压降的影响，抗干扰性能极好。因此，在变频器进行外接给定时，应尽量少用电位器，而采用升、降速端子进行给定。    在实际生产中，经常需要在两个或多个地点都能对同一台电动机进行升、降速控制。在大多数情况下，这是通过外接控制信号来实现的。如图7-37所示，SB1和SB2是一组升速和降速按钮，安装在控制盒CA内，由FA显示运行频率；SB3和SB4是另一组升速和降速按钮，安装在另—个控制盒CB内，由FB显示运行频率。控制盒CA和CB分别放置在两个不同的地方。

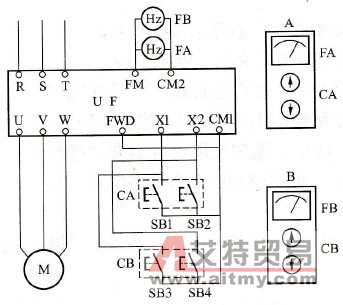

    图7-37    两地升、降速控制    SB1与SB3并联，接在X1和COM之间，用于控制升速；SB2与SB4并联，接在X2和COM之间，用于控制降速。其工作方式如下：    按下控制盒CA上的SB1或控制盒CB上的SB3，都能使频率上升，松开后频率保持；反之，按下控制盒CA上的SB2或控制盒CB上的SB4，都能使频率下降，松开后保持频率。从而实现了在不同的地点进行升速或降速控制。
