变频调速系统如何抑制操作过电压？

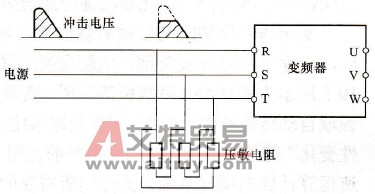

    答：当电源系统的一次侧带有真空断路器时，真空断路器在开断过程中可能产生较高操作电压，如图10-3所示。由真空断路器操作产生的“操作过电压”将通过电磁耦合在变压器的二次侧形成很高的电压冲击尖峰，直接威胁变频器的安全运行。为防止因冲击电压造成过电压损坏变频器，应在变频器输入端采取抑制或吸收过电压措施。    通常是在变频器的电源输入端加氧化锌压敏电阻等吸收器件，将变频器输入电压端的电压钳位不高于变频器主回路所允许的最高电压范围内，如图10-4所示。
    图10-3    电源电压冲击示意图
    图10-4    变频器主回路    若变频器电源系统一次侧带有真空断路器时，应在真空断路器断口处装设RC浪涌吸收器或氧化锌避雷器，并在控制时序上应保证真空断路器动作前先将变频器电源开关断开。    对于变频器前移相变压器产生的操作过电压，可采用阻容吸收网络和氧化锌避雷器组成过电压吸收回路。    对于变压器带负载合闸产生的过电压，可以选用周期性能好的开关（开关长期操作后会出现不同期）；并采用良好的阻容吸收回路或者有源抑制器技术。    对整流元件换向产生的过电压，应设置合理有效的吸收回路和续流回路。    由于变频器工作时的过电压基本上是变压器分闸合闸时产生，因此可以采用加大变压器励磁电感和对地电容，加大励磁电感即减小空载电流，这都会引起变压器成本的增加。加大变压器对地电容：原理上容易分析，但是实际上由于变压器本身的结构和材料限制，要想较大地增加变压器的对地电容C也是相当困难的。
