变频器显示“DCOV”故障信息如何处理？

    答：变频器显示“DCOV”故障信息为变频器直流环节过电压故障。由于变频器过电压保护动作，将引发工艺控制系统的连锁动作，导致整个生产线停机，但将变频器故障复位后，变频调速系统又能正常启动和运行。在工艺设备需要停止时，变频器过压保护再次动作，变频器再次显示故障信息，使生产线停机。根据变频器显示的故障信息“DCOV”故障信息，分析引起变频器直流环节电压升高的主要原因如下。    (1)变频器负载的变化。对电动机进行检查，确认电动机绝缘良好，三相阻抗对称，同时确认负载没有变化。    (2)变频调速系统的加减速时间太短。检查变频器加减速等控制参数，变频器参数设置正确。    (3)变频调速系统的直流制动回路异常。检查变频器直流制动回路，制动单元和制动电阻正常。    (4)变频调速控制系统不稳定。停电对变频调速系统的绝缘进行检查，若绝缘良好，再对变频器三相输入、输出阻抗进行检查；若三相输入、输出阻抗对称，再对变频调速系统的反馈单元及编码器等外围设备进行检查。反馈单元及编码器等外围设备正常。    (5)变频器输入电源的波动或异常。检查变频器三相输入电压，三相线电压平衡，均为410V。对地进行检查，A相电压对地电压为7.8V，B相电压对地电压为410V，C相电压对地电压为409V。造成变频器三相输入电压对地电压不平衡的原因是变频器输入电源A相有接地现象。在对该供电回路进行检查时，发现为变频器供电的配电系统的一个回路的A相接地，处理该回路接地故障后，再对变频器输入电压进行检查，三相电压对地对称，变频器直流环节电压稳定。故障排除后，变频调速系统启动和运行及停止过程中一切正常，没有出现任何故障。针对变频器供电的配电系统的一个回路接地而引起变频器过压保护动作的故障分析如下。    通用变频器采用二极管或可控硅整流，通过中间电容滤波，以减少电压纹波，由逆变器变换成频率与电压可调的三相交流输出电压给电动机供电。正常情况下，变频器中间直流电压Ud=1.35 UAC（UAC输入线电压），若变频器输入电压为410V，变频器中间直流电压Ud=1.35×410=554V，则直流电压最高为
    针对供电系统一相接地引起变频器直流环节电压升高的故障现象，对该系统变频器的主电路进行检查，该变频器整流器采用二极管整流。中间直流电容滤波回路设计与通用变频器的直流电容滤波回路不同，其中性点B通过一个电阻和电容器C并联后接地，而通用变频器的直流电容滤波回路的中性点并不通过电阻接地，该系统的变频器结构简图如图10-21所示。

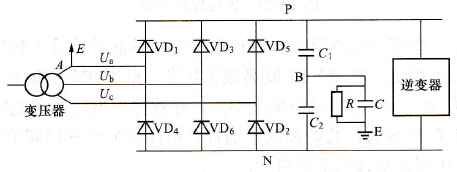

    图10-21    变频器及供电系统结构简图    对图10-21所示的变频器结构图，若配电系统中发生单相接地故障，将导致接地的相对地电压为零，其他两相对地电压升为线电压，配电系统接地点如图10-21中的A点所示。如果变频器中间直流环节的电容滤波回路的中性点B不接地时，图10-21中的A点接地不会与变频器构成回路，变频器的三相桥式整流电路正常工作，直流电压为1.35 UAC，对变频器中间直流电压没有影响。而该系统的变频器中间直流电容滤波回路的中性点B通过一个电阻与电容并联后接地，它与接地点构成回路。变频器三相输入电源正常时输入的电压波形图如图10-22(a)所示，变频器三相输入电源A相接地时的电压波形图如图10-22 (b)所示。为了方便分析将一个周期的电压波形划分为6个区域，针对图10-22所示的电压波形分析如下。    (1)工作在A1区域时，若电容C1两端的电压低时，C相电压→二极管VD5→P点→电容C1→B→直流中性点电阻→接地点A→A相电压，对电容C1进行充电。若电容C2两端电压低时，A相电压通过接地点A→直流中性点电阻→B→电容C2→二极管VD6→B相电压，对C2进行充电，使C2两端电压超过正常充电电压。
    图10-22    三相输入电压波形    (2)工作在A2区域时，A相电压通过接地点A→直流中性点电阻→B→电容C2→二极管VD6→B相电压，对C2进行充电，使C2两端电压超过正常充电电压。    (3)工作在A3区域时，A相电压通过接地点A→直流中性点电阻→B→电容C2→二极管VD2→C相电压，对C2进行充电，使C2两端电压超过正常的充电电压。    (4)工作在A4区域时，若电容C1两端电压低时，则B相电压→二极管VD3→P→电容C1→B→直流中性点电阻→接地点A→A相电压，对电容C1进行充电，A相电压通过接地点A→直流中性点电阻→B→电容C2→二极管VD2→C相电压，对C2进行充电，使C2两端电压超过正常充电电压。    (5)工作在A5区域时，B相电压→二极管VD3→P点→电容C1→B→直流中性点电阻→接地点A→A相电压，对电容C1进行充电。    (6)工作在A6区域时，C相电压→二极管VD5→P点→电容C1→B→直流中性点电阻→接地点A→A相电压，对电容C1进行充电。    从上述分析可知，在供电系统发生单相接地时，由于系统接地点与变频器直流中间回路中性点接地点构成回路，使输入三相电压反复对变频器直流环节的滤波电容进行充电，导致直流电压不断上升，当达到系统直流过电压保护设置值时，造成过电压保护操作。
