如何诊断和处理中频变频器的呃逆电压故障？

    答：中频变频器启动后，电压在上升过程中产生了约相隔2s就产生一次呃逆电压现象。当电压上升到250V左右时出现变频器过流、过载保护动作。经测量的保护电路中也确实存在过流、过载的故障脉冲信号。检查电动机性能完好，且负载处于空载状态。为了排除动力线路可能产生的漏电、干扰现象，可对动力线路、逆变模块、RC吸收回路等电路进行检测和清洁处理，但变频器上电运行故障仍旧存在。针对在电压升高过程中出现呃逆电压现象，判断斩波电路在输出电压过程中有短暂中断现象。    使用双踪示波器对封锁门的斩波输出驱动电压波形进行测试时，出现了频率为100Hz的负向脉冲波形，如图10-19 (a)所示，该点的正常波形在不展宽时应为一条直线。测试封锁门的打开高电平电压时，出现如图10-19 (b)所示的波形（实线部分），在打开电压中叠加有负向脉冲波形，势必影响封锁门的正常全额开通，说明造成呃逆电压故障的原因在封锁门电路部位。

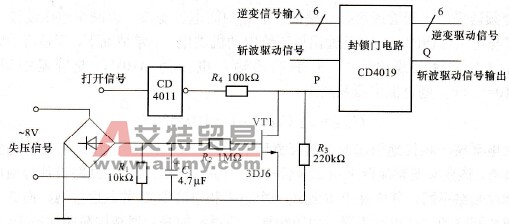

    图10-19    斩波输出驱动电压波形    封锁门电路是在电路停止、失压和出现故障时，负责快速地关断逆变电路和斩波电路的驱动信号，从而使模块迅速关断，以保护模块的安全。为了提高封锁门的关闭速度，一般设置封锁门的打开高电平电压略比阈值电压高些。当封锁门的打开电压低于一定的幅值时，将影响封锁门的完全打开，容易产生相序错乱波形。从而产生不能启动和过流保护动作故障，此时测量封锁门的打开电压均会低于正常范围。    当封锁门的打开电压中混入如图10-19 (a)所示的100Hz负向脉冲时，将使叠加后的打开电压随负向脉冲影响而下降，使封锁门的输出信号波形受100Hz频率调制。此时，会形成斩波输出电压出现短暂关断现象，并使斩波电路产生约0.5Hz的低频间隙自激振荡，从而导致中频变频器出现输出电压约隔2s钟阻塞关断一次的现象。输出负载电压的短暂失压，形成了输出电压呃逆电压现象。封锁门的打开电压中产生的100Hz负向脉冲，经分析检查是判断为失压电路中的C1电容器容量下降引起的。    失压保护电路如图10-20所示，失压保护电路由VD1～VD4、风、R2、C1、VT1等组成。为了加快失压保护速度，滤波电容C1的容量取值较低，一般为2.2～10μF。失压电路的8V交流取样信号，经整流滤波后输出约-10V失压信号电压加在VT1的栅极上，使VT1平时处于截止状态，不影响封锁门的打开电压幅值和封锁门的正常打开。当失压取样电压消失时，VT1栅极电压降为0，VT1的漏电流对电路产生了分流，使R4输出的封锁门打开电压几乎降为0。于是，封锁门迅速关断逆变驱动信号，使逆变模块迅速关断，保护了模块的安全。
    图10-20    失压保护电路    当C1容量减少后，整流后的直流失压取样信号电压的脉冲成分大幅度增加，导致VT1栅极的-10V电压增大而不稳定，致使VT1脱离截止状态，产生波动的漏极电流，造成封锁门的打开电压也随之波动，由于C1容量减小幅度不大，导致输出电压呃逆电压现象。如果C1容量完全失去，将使VT1断续导通，其叠加的平均打开电压将低于开门阈值电压的正常范围，造成变频器过流保护动作而使变频器不能启动。
