如何诊断和处理变频器过电压吸收电路故障？

    答：变频器的主要开关器件在快速切换电流时，由于被切换电路上往往有电感存在，电感上存储的磁场能量将迅速转变为电场能量：      (10-3)    特别是当被切换电流i较大，而电路分布电容C较小的时刻，在电流切换器件的端子上将出现极高的过电压“。因此，在变频器的功率开关器件（例如IGBT）的C、E端、开关电源管的C端、电源进线端等部位都设置了过电压吸收电路或器件来做保护。但这些保护器件失效或具有相同作用的其他器件性能变坏（例如承担部分过电压吸收的滤波电容干枯），都有可能出现过电压，发生打火、击穿或被保护的开关器件自身损坏。功率开关器件的过电压吸收电路如图10-18 (a)所示，电源进线端的过电压吸收电路如图10-18 (b)所示。    当这些吸收元件损坏及安装它的印制板损坏时，就会产生过电压、跳火、烧蚀导致主器件立即损坏。更换这些元件时要采用型号规格一致的备件，如二极管一定要用快恢复或超快恢复二极管，连接的接线要简短，以减少分布电感量的危害。    变频器母线间若出现尖端放电或打火时，应仔细检查主回路器件是否损坏，因主回路有一定量的电感，当主器件故障的短路大电流突然变化时，就会造成母线间过电压。逆变桥开关器件IGBT短路会造成正负母线间打火，整流模块短路或逆变IGBT短路有可能造成进线处打火或进线保护用压敏电阻损坏。

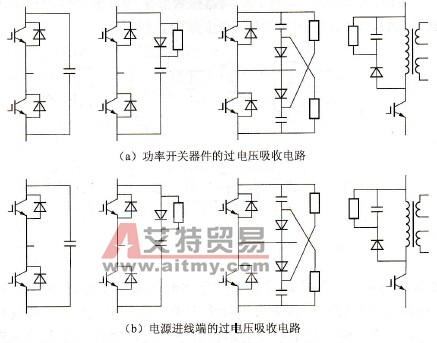

    图10-18    过电压吸收电路
