西门子6SE70变频器的基本操作概述

    西门子变频传动产品SIMOVERT MASTERDRIVES通常以订货号6SE70开头，因此在很多场合又被称为6SE70变频器。    这里以通用6SE70变频器的配置为例介绍，图2-41和图2-42所示为外部接线。    从图2-41、图2-42中可以看出该变频器与MM4系列变频器相比有两个特殊端口：    (1)控制端子排X9：安全停机功能。K80选件X9的1／2控制端子排与供电装置连接，需要外加一个24V直流电源。端子X9的7／9允许输出一个自由电势的数字信号，例如操作一个主接触器。    使用安全停机功能，其安全延迟可被用来中断变频器功率部分中传送脉冲的电源，这样保证了变频器驱动连接的电动机运行，最终确保安全。    (2)X300串行接口：串行接口用于连接OPIS操作面板或PC机，根据RS232或RS485协议操作。表2-12所示为X300串行接口九针的定义。
    图2-41   6SE70变频器的外部接线（一）

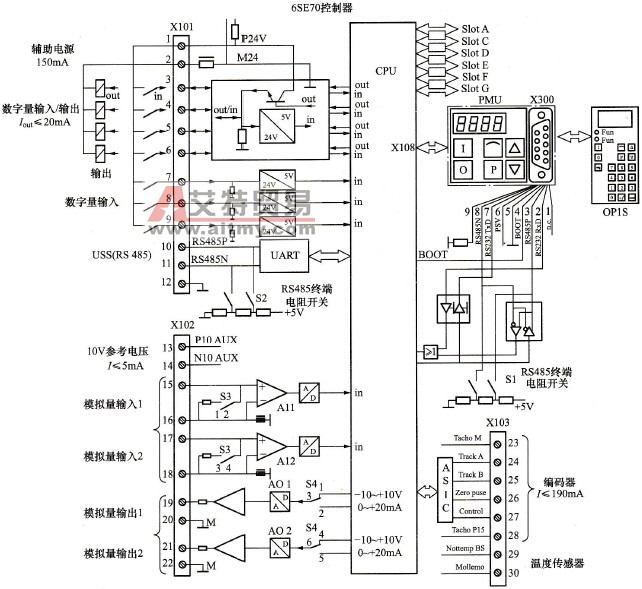

    图2-42   6SE70变频器的外部接线（二）    表2-12   X300串行接口九针的定义  针  名    称     意    义     1 　—— 　——     2 　—— 　——     3     RS485P     通过RS485接口的数据     4 　—— 　——     5     N5V     地     6     P5V  5V辅助电源±5%，200mA     7 　—— 　——     8     RS485N     通过RS485接口的数据     9 　——     参考电位
