日本明电舍公司CG700高压变频器简介

    (1)产品技术规格

    选用高压器件的CG700系列为6kV等级，7460 kW以下的系列化产品，其技术规格如表9-8所示。

    表9-8    CG700高压变频器技术规格

    注：本变频器的主要部件购自美国罗克威尔自动化公司

   (2)特点

    ①选用高压电力电子器件整流和逆变部分均采用耐压为4500V的GTO器件，对于6kV等级（18相接法），每一桥臂用6个元件串联，由于是高压，故电流小，无需将元件串联，使装置的可靠性提高。主回路构成如图9-39所示。

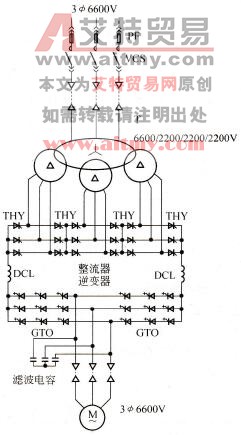

    图9-39    CG700主回路的构成

    ②无需升、降压变压器  对于6 kV、3 kV级的高压笼型异步电动机可以直接驱动。

    ③多脉冲化的降低高低谐波对策  该装置采取12相或18相整流方式，使电源侧的高次谐波减小。

    ④适用于任何型号的电动机  变频器采用PWM控制和输出侧接滤波电容，使高次谐波成分大大减小，输出电流电压均接近正弦波形。为此无需改换专用的变频电机，用普通笼型电机即可，这样，连接电缆也无需更换。

    ⑤有再生制动功能  由于变频器是电流型的，故由电动机侧产生的再生能量可以反馈至电网。该装置具有很强的制动能力，故用于转动惯量大的负载也可控制自如。

    ⑥对不同负荷的适应性强不论是风机、水泵这类平方关系力矩还是恒力矩均可适用。此外，系列的品种齐全，电压可有3kV、6kV等级，功率可从150 kW到7460 kW，适应不同的用途和容量等级。

    ⑦控制运算部件的高功能化在数字运算部分，可进行无速度传感器的控制而无需检测电动机的实际速度。当需要提高控制精度时可通过扩展控制电路板选件，可实现电动机速度闭环的控制。在所使用的电动机设计参数未知的情况下，变频器本身设置有自检测环境可以自动测试电机参数。

    ⑧断电后电动机的再启动  当停电产生瞬停故障时，可在不跳闸的情况下实现再启动。
